Im Rahmen dieser Trade In Aktion werden bei Neukauf ausgewählter REA Prüfgeräte alle alten Verifier von REA sowie der Marken LVS und Axicom mit einer Vergütung zurück genommen.
Zu Ihrem individuellen Angebot.

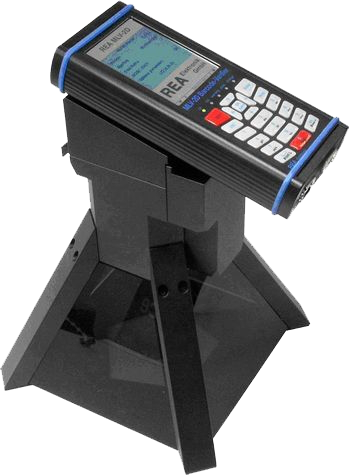

Das REA MLV-2D ist ein 2D Matrix Code Prüfgerät, welches in Konformität mit den internationalen Normen entwickelt wurde und in Deutschland hergestellt wird. Die kontaktlose Messung von optischen Codes unter Einhaltung definierter Winkel, Abstände und Beleuch- tungen ermöglicht genaue und reproduzierbare Mess- ergebnisse und Qualitätsbewertungen.
Das Messsystem basiert auf einem hochpräzisen Optikmodul mit einem CMOS-Kamerachip. Der Mess- kopf ist so konstruiert, dass Fremdlichteinflüsse bei der Messung ausgeschlossen sind. Die ermittelten Messwerte werden über die Netzwerkschnittstelle und Standard-Netzwerkkabel zur Auswertung und Verar- beitung an einen PC mit REA TransWin 32 Auswerte- Software übertragen und am Gerätedisplay angezeigt.
Das Prüfsystem besteht aus dem Messkopf, einem Optikmodul mit Brennweite nach Wahl und der PC- Auswerte-Software REA TransWin 32.
Mit dem REA Verifier finden Sie schnell heraus, warum die Leseraten der geprüften Codes niedrig sind. Optimieren Sie die Druckqualität der Codes mit Hilfe der ausführlichen Messergebnisse.
Optionen
Eine Auswahl von Optikmodulen und Bodenplatten ermöglicht die optimale Anpassung der Messfenster und der Messfeldauflösung an die zu prüfenden Code- größen.
Features:
■ berührungslose Code-Prüfung mit CMOS-Kamera- system
■ austauschbare Optikmodule für optimale Anpassung an besonders kleine oder besonders große Codes
■ wählbare Beleuchtungsarten (Richtung, Winkel 45° oder 10° und Farben rot oder weiß) auch für direkt markierte Codes
■ abgedunkelter Messraum ohne Fremdlichteinflüsse
■ Livebild-Darstellung auf Farbdisplay im Messkopf für schnelle Code-Positionierung und genaue Auswer- tungen der Prüfergebnisse
■ Prüfung nach ISO/IEC 15415, der Prüf-Norm für gedruckte Matrix Codes
■ Prüfung nach ISO/IEC TR 29158 und AIM DPM-1-2006 Spezifikationen für direkt markierte Matrix Codes
■ Prüfung nach ISO/IEC 15416 oder ANSI X3.182 für Strichcodes
■ Prüfung nach Einhaltung der Anforderungen der GS1-Allgemeinen Spezifikationen
■ Auswertung der GS1-128 Datenstrukturen
■ Messung zusätzlicher optionaler Qualitätsparameter für die Optimierung der Druckprozesse zusätzlich möglich
■ Bedienerführung, Darstellung und Reports mehrsprachig
Prüfung folgender Codearten:
§ Matrix Codearten und Strichcodes bis zu maximalen
Abmessungen bis 92 x 52 mm einschließlich Ruhezonen:
DataMatrix, GS1 DataMatrix sowie
DPM-Matrix Codes, QR-Code, MicroQR-Code, weitere in Vorbereitung
§ Lineare Codearten:
EAN-13, UPC-A, UPC-E ohne/mit
ADD-ON, EAN-8, 2/5 Interleaved mit/ohne Prüfziffer, ITF-14, Fracht- post, Code
39 mit/ohne Prüfziffer, PZN-Code, Code 32, Code 128, GS1-128 mit/ohne Inhalts-
prüfung, GS1 DataBar
§
Optionale
Codearten:
2/5 3 Bars, 2/5 5 Bars, 2/5 IATA,
2/5 Baggage, 2/5 DHL Express (Frachtpost-Code),
Code39 Full ASCII, Code93, MSI, Plessey,
Code 128 UPU, Code 39 UPU, Code 39 HIBC, Code 128 HIBC, Codabar Monarch (18),
LAETUS Pharmacode, LAETUS Mini Pharma Code
Technische Daten:
§ Prüfgerät und Messgenauigkeit in Konformität mit ISO/IEC 15426-2 und ISO/IEC 15426-1 und mitge- lieferter PC-Auswerte-Software REA TransWin 32
§ ARM9, 32bit Mikroprozessor
§ 32 MB RAM, 32 MB Flash ROM
§ Embedded Linux-Betriebssystem
§ interne Echtzeituhr
§ Beleuchtung mit Rotlicht-LED, 660 nm und/oder Weißlicht-LED, 4.000 °K
§ Beleuchtungswinkel wählbar 45°, 10° oder kombiniert
§ grafikfähiges Farbdisplay 320 x 240 Bildpunkte, hinterleuchtet
§ farbige LED zur Betriebsstandsanzeige und zur Schnellanzeige der Auswertung
§ Stromversorgung über mitgeliefertes PoE (Power-over-Ethernet)-Netzteil
§ LAN-Netzwerkschnittstelle RJ45 für Stromversorgung und TCP/IP Datentransfer
§ Optikmodul mit Kamera-Chip 1280 x 1024 Pixel, werkskalibriert, austauschbar. Mit unterschiedlichen Brennweiten/Auflösungen für Messungen von Matrix- und Strichcodes.
§ Modulgrößen ab 0,07 mm, 0,15 mm, 0,22 mm und ab 0,36 mm und Sichtfeld- größen von 18 x 14 mm, 39 x 31 mm, 56 x 45mm und bis zu 92 x 52 mm
§ Maße: 203 x 203 x 300 mm ■ Gewicht: 1.200 g
§ Prüfgerät und Messgenauigkeit in Konformität mit ISO/IEC 15426-2 und ISO/IEC 15426-1 und mitgelieferter PC-Auswerte-Software REA TransWin 32
§ ARM9, 32bit Mikroprozessor
§ 32 MB RAM, 32 MB Flash ROM
§ Embedded Linux-Betriebssystem
§ interne Echtzeituhr
§ Beleuchtung mit Rotlicht-LED, 660 nm und/oder Weißlicht-LED, 4.000 °K
§ Beleuchtungswinkel wählbar 45°, 10° oder kombiniert
§ grafikfähiges Farbdisplay 320 x 240 Bildpunkte, hinterleuchtet
§ farbige LED zur Betriebsstandsanzeige und zur Schnellanzeige der Auswertung
§ Stromversorgung über mitgeliefertes PoE (Power-over-Ethernet)-Netzteil
§ LAN-Netzwerkschnittstelle RJ45 für Stromversorgung und TCP/IP Datentransfer
§ Optikmodul mit Kamera-Chip 1280 x 1024 Pixel, werkskalibriert, austauschbar. Mit unterschiedlichen Brennweiten/Auflösungen für Messungen von Matrix- und Strichcodes. Modulgrößen ab 0,07 mm, 0,15 mm, 0,22 mm und ab 0,36 mm und Sichtfeld- größen von 18 x 14 mm, 39 x 31 mm, 56 x 45mm und bis zu 92 x 52 mm
§ Maße: 203 x 203 x 300 mm
§ Gewicht: 1.200 g

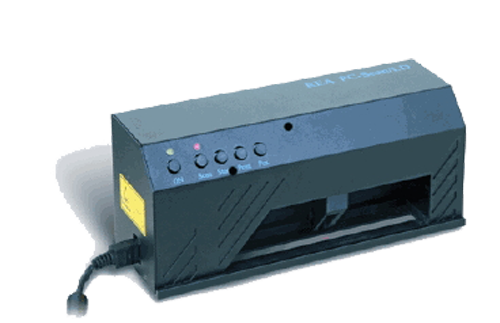

Das REA PC-Scan/LD3 ist ein Strichcodeprüfgerät, welches in Konformität mit internationalen Normen entwickelt wurde und in Deutschland hergestellt wird
und weist folgende Alleinstellungsmerkmale auf:
§ vollautomatische Kontrastkalibrierung vor jeder Messung
§ eingebauter metrischer Standard für genaue Breiten- und Längenmessungen
§ konstanter Beleuchtungswinkel von 45° über den gesamten Messweg von 155 mm bzw. 240 mm
§ konstanter Sensorwinkel von 90° über den gesamten Messweg
§ konstanter Messabstand über den gesamten Messweg
§ kontaktlose Messung
Das REA PC-Scan/LD3 ist weltweit das einzige Strich- codeprüfgerät, das diese Merkmale aufweist und ist damit ein Garant für höchste Messgenauigkeit und Wiederholbarkeit bei gleichzeitig sehr einfacher Bedienung.
Die finale Aussage „Bestanden“ oder „Fehler“ ist ein zentra- les Element der Darstellung. Die gleichzeitig angezeigten Details erlauben eine sofortige und
Die Messergebnisse werden grafisch aufbereitet darge- stellt. Damit können die unterschiedlichen Messaspekte schnell und zuverlässig erfasst und beurteilt werden. Die Darstellung ist für ein leichtes Verständnis der Bedeu- tung der Messergebnisse optimiert.
Für erfahrene Anwender wird zentral das Reflexionspro- fil des Strichcodes gezeigt. Damit können viele Details und Probleme auf einem Blick erfasst werden.
Die Prüfberichte werden automatisch gespeichert und im Dateinamen automatisch mit einer Auftragsnummer ergänzt. Die Anzahl der gespeicherten Prüfprotokolle ist nur durch die Größe der eingesetzten Festplatte beschränkt.
Die Bedienung ist passwortgeschützt und es können auftragsspezifische Kompletteinstellungen abgelegt werden. In der Routinebedienung wird die Komplett- einstellung gemäß Auftrag ausgewählt.
Zum Datenaustausch können Prüfberichte als PDF- Dokument erzeugt und als Texttabelle (CSV) exportiert werden. Alle Prüfberichte können individuell mit Benutzerkommentaren ergänzt werden.
Mit dem REA Verifier finden Sie heraus,
warum die Leseraten niedrig sind. Optimieren Sie die Qualität
der Codes mit Hilfe der ausführlichen Messergebnisse.
Prüfung/Auswertung folgender Codearten:
EAN-13, UPC-A, UPC-E mit/ohne ADD-ON, EAN-8, 2/5 Interleaved mit/ohne Prüfziffer, ITF-14, Code 39 mit/ohne Prüfziffer, PZN-Code, Code 32, Code 128, GS1-128 mit/ohne Inhaltsprüfung, GS1-Databar (limited, expanded, stacked)
Optionale Codearten:
2/5 3 Bars, 2/5 5 Bars,
2/5 IATA, 2/5 Baggage, 2/5 DHL Express (Frachtpost- Code), Code 39 Full ASCII,
Code 93, MSI, Plessey, Code 128 UPU, Code 39 UPU, Code 39 HIBC,
Code 128 HIBC, Codabar Monarch (18), LAETUS Phar- macode, LAETUS Mini Pharma
Code, Messprogramm
Die Softwareerweiterung „Optionale Codearten“ stellt weniger gebräuchliche Strichcodearten zur Verfügung. Das enthaltene Messprogramm vermisst Reflexions- profile von unbekannten Codes oder beliebigen anderen Strukturen. Damit kann eine metrische- und eine Kontrastbeurteilung erfolgen.
Optionen und Gerätevarianten:
Das REA PC-Scan/LD3 ist mit einer
Messweglänge von 155 mm oder 240 mm verfügbar. Die rote Laser- beleuchtung
gibt es mit einer Wellenlänge von
670 nm oder 635 nm.
Hohlkörpermessvorrichtung:
Es handelt sich um eine Bodenplatte mit eingefrästem Prisma. In dieses Prisma können Hohlkörper wie Flaschen und Dosen exakt auf die Messebene eingelegt werden. Damit ist eine gleichbleibende Position des Prüflings gewährleistet. Die Strichcodes müssen in Leiterform gedruckt werden.
Features:
§ Messung gemäß ISO/IEC 15416 oder ANSI X3.182
§ zuschaltbare optionale Parameter gemäß den jeweiligen Strichcodenormen für die optimale Druckprozesskontrolle
§ mehrere komplette Einstellungen können als Profil hinterlegt werden
§ Einstellprofile können importiert und exportiert werden. Einstellungen lassen sich für mehrere Geräte klonen.
§ Einstellung der gewünschten Mindestqualität mit automatischem Soll/Ist-Vergleich
§ automatische Unterscheidung der wichtigsten Strichcode-Symbologien
§ automatische Codegrößen- und Prüfziffern- kontrolle
§ Mehrfachmessung mit Mittelwertbildung aus bis zu 10 Einzelmessungen
§ Prüfung der Hellfelder mit Anzeige von erweiterten Randzonen
§ Ratio-Kontrolle für Zwei-Strichbreiten Codes (z. B. Code 39, 2/5i)
§ Prüfung nach Anforderungen der Allgemeinen GS1 Spezifikationen
§ Hilfe bei Auswertung der GS1-128 Datenstrukturen
§ Prüfberichte können als GS1-Report angezeigt und gedruckt werden
§ Bedienerführung und Prüfberichte mehrsprachig
Technische Daten:
■ Messgenauigkeit in Konformität mit ISO/IEC 15426-1
■ Betrieb zusammen mit mitgelieferter PC-Auswerte-Software REA TransWin 32
■ ARM9, 32 bit Mikroprozessor, 32 MB RAM, 32 MB Flash ROM
■ Embedded Linux-Betriebssystem
■ Rotlicht-Beleuchtung mit Halbleiter-Laser 670 nm, alternativ 635 nm, Laserschutzklasse II
■ Beleuchtungswinkel 45°, Messwinkel 90°
■ Messblende (Apertur): 4, 6 und 8 mil (entspricht 0,1; 0,15; 0,2 mm)
■ Messgenauigkeit: +/-3 μm bei Mittelwert; +/-6 μm bei Extremwerten; +/-5 % bei Kontrastwerten
■ 5 Bedientasten: An/Aus, Scan, Store (Speichern), Print (Ausdrucken), Pos. (Stationäre Messung)
■ Anschluss: RJ45 Ethernet-Buchse, für Netzversor- gung und TCP/IP Datentransfer
■ Spannungsversorgung: über mitgeliefertes Power- over-Ethernet-Netzteil, prim. 110-240 V~
■ Kaltgeräte-Steckbuchse und Netzanschlusskabel für EU, US, UK
■ Anschlussmit2Netzwerk-PatchkabelnCAT5(2x3m)
■ maximale Datenkabellänge 100 m
■ Benutzerwartung: Gerät ist selbst kalibrierend. Regelmäßige Prüfmittelüberwachung und Reinigung der Kalibrierfelder erforderlich. Herstellerwartung alle 2 Jahre empfohlen.
■ Maße (B x H x T): 215 x 84 x 92 mm bzw. 333 x 84 x 92 mm
■ Gewicht: 1.340 g bzw. 1.580 g
■ REA TransWin 32 – Auswerteprogramm für PC‘s mit
Betriebssystemen MXP, VISTA,
WIN 7 sowie .net Framework ab Vers. 2.0
Das REA VeriCube ist ein hochmodernes Matrix- und Strichcode Prüfgerät, das branchenübergreifend einge- setzt werden kann. Ob liegend, stehend oder von oben nach unten. Nahezu jedes Prüfmuster kann hier berührungslos in optimaler Position gemessen werden.
Die Messung von optischen Codes unter Einhaltung definierter Winkel, Abstände und Beleuchtungen ermöglicht genaue und reproduzierbare Messergeb- nisse und Qualitätsbewertungen.
Das Messsystem basiert auf einem hochpräzisen Optikmodul mit einem CMOS-Kamerachip. Das System ist so konstruiert, dass Fremdlichteinflüsse bei der Messung weitgehend ausgeschlossen sind.
Die ermittelten Messwerte werden über die Netzwerk- schnittstelle und ein Standard-Netzwerkkabel zur Auswertung und Verarbeitung an einen PC mit der REA TransWin32 Auswertungs-Software übertragen.
Das Prüfsystem besteht aus dem Messkopf, einem Optikmodul mit einem Messbereich nach Wahl und der PC-Auswertungs-Software REA TransWin32.
Mit dem REA VeriCube finden Sie schnell heraus, wie Sie die die Leseraten der geprüften Codes verbessern können. Optimieren Sie die Druckqualität der Codes mit Hilfe der ausführlichen Messergebnisse.
Leistungsspektrum
§ Berührungslose Code-Prüfung mit CMOS-Kamera- system
§ Austauschbare Optikmodule für optimale Anpassung an unterschiedlich große Codes
§ Wählbare Beleuchtungsarten (Rot- oder Weißlicht)
§ Messung direkt markierter Codes (DPM)
§ Anwendung in drei Lagen: Seitlich, stehend nach oben, stehend nach unten, um eine bestmögliche Anpassung an die Messaufgabe zu erzielen
§ Abgedunkelter Messraum ohne Fremdlichteinflüsse
§ Prüfung nach ISO/IEC 15415, der Prüfnorm für gedruckte Matrix-Codes
§ Prüfung nach ISO/IEC TR 29158 (frühere AIM DPM- 2006 guideline) für direkt markierte Matrix-Codes
§ Strichcodeprüfung nach ISO/IEC 15416 oder ANSI X3.182
§ Prüfung gemäß allgemeiner GS1-Spezifikation
§ Auswertung der GS1-128 Datenstrukturen
§ Messung optionaler Qualitätsparameter für die Optimierung der Druckprozesse
§ Bedienerführung, Darstellung und Reports mehr- sprachig
§ Zur Vereinfachung der Bedienung können kundenin- dividuelle Prüfparameter als Profile hinterlegt werden
§ ISO/IEC 15418 / ANS MH10.8.2 Datenstrukturanalyse
§ Spezielle Codeauswahl für die Anforderungen serialiierter Codes in der Pharmaindustrie
§ Anschluss mit einem einzigen Netzwerkkabel aufgrund von PoE (Pover-over-Ethernet)
§ Einfach entfernbare und austauschbare, transparente Abdeckplatte
§ Netzwerkfähige PC Auswertungs-Software Trans- Win32 für Windows (Multi-User-fähig)
Matrix Codearten (2D):
DataMatrix, DPM-Matrix Codes, QR-Code, MicroQR- Code, Aztec Code, PDF 417, weitere in Vorbereitung
Strichcodearten (1D):
EAN-13, UPC-A, UPC-E ohne/mit ADD-ON, EAN-8, 2/5 Interleaved, ITF-14, Frachtpost, Code 39, PZN-Code, Code 32, Code 128, GS1-Databar, GS1-Data-bar Composite
Optionale Codearten:
2/5 3 Bars, 2/5 5 Bars, 2/5 IATA, 2/5 Baggage, 2/5 DHL Express (Frachtpost-Code), Code39 Full ASCII, Code93, MSI, Plessey, Codabar Monarch (18), LAE- TUS Pharmacode, LAETUS Mini Pharma Code
Datenstrukturen und Codeeigenschaften:
■ GS1 Datenstrukturen (GS1 DataMatrix, GS1-QR-Code, GS1-128, GS1 Databar, Composite)
■ ISO/IEC 15418 / ANS MH10.8.2 Datenstrukturen (AIAG, Odette, VDA, EDIFICE, HIBC, DOD, UPU ...)
■ Unterstützung der EFPIA- und PPN-Vorgaben der pharmazeutischen Industrie
■ Prüfzifferkontrolleinstellungen
■ Größenkontrolleinstellungen
■ Benutzerdefinierte Datumskontrollen
Technische Daten
- Prüfgerät und Messgenauigkeit in Konformität mit ISO/IEC 15426-2 und ISO/IEC 15426-1
- Einschließlich Windows Software REA TransWin32
- Beleuchtung mit Rotlicht-LED, 660nm und/oder Weißlicht-LED, 4.000 °K
- Beleuchtungswinkel 45° für Rot- und Weißlicht
- LED Anzeigen für die Messung und Lichtartwahl
- Stromversorgung über Netzwerkkabel (Power-over-Ethernet)
- Tastenfeld mit ein/aus, Scan und drei benutzerdefinierbaren Tasten
- Mechanisch drehbares Tastenfeld um die Bedienung an die bevorzugten Messlage anzupassen
- LAN-Netzwerkschnittstelle RJ45 für Energieversorgung und TCP/IP Datentransfer
- Austauschbares Optikmodul, Auflösung 2592 x 1944 Pixel
- Kameraschärfeeinstellung und Blendeneinstellung ab Werk fest eingestellt
- Maße: 200 x 150 x 150 mm (B/L/H) mit Tastenfeld 210 mm breit
- Gewicht: 2.600 g
- Windows 7, Windows 8, 32 und 64bit werden unterstützt
|
Brennweite |
Sichtfeld (FoV) |
typische Modulbreite |
kleinste Modulbreite |
Pixelgröße |
|
8 mm |
114 x 76 mm |
0,44 mm |
0,25 mm |
44 μm |
|
12 mm |
85 x 63,5 mm |
0,33 mm |
0,19 mm |
33 μm |
|
16 mm |
63,5 x 47,5 mm |
0,25 mm |
0,15 mm |
25 μm |
|
25 mm |
37,5 x 27,7 mm |
0,14 mm |
0,09 mm |
14,5 μm |
Produktvideo zu REA TransWin 32 mit VeriCube Barcodeprüfgerät
https://www.youtube.com/watch?v=TxxXoF6e88U

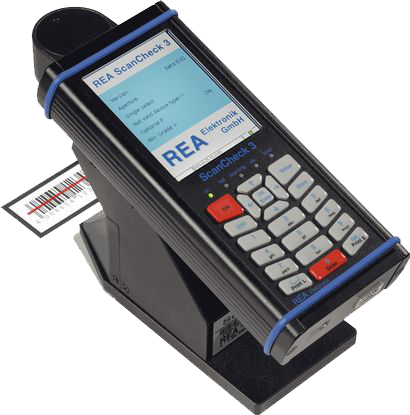

Das REA ScanCheck 3 ist ein universelles Akku betriebe- nes leistungsfähiges Strichcodeprüfgerät, welches nach den aktuellen Normen arbeitet. Die Prüfungen doku- mentieren die Einhaltung der Qualitätsziele in der Herstellung und Kontrolle von Strichcodes auf Daten- trägern und Produkten aller Art.
Das Messprinzip basiert auf einem für die Prüfungen optimierten Laser-Scanner. Damit wird eine berüh- rungslose und von Handhabungseinflüssen weitgehend unabhängige Messung möglich. Für den mobilen Einsatz vor Ort arbeitet das Gerät autark und vom Netz unab- hängig mit wieder aufladbaren handelsüblichen Akkus. Das Betriebssystem und die Anwendungssoftware unterstützen Mehrsprachigkeit.
Für die schnelle Erstellung und Auswertung der Prüfun- gen und deren übersichtliche Darstellung ist das Gerät mit einem leistungsfähigen 32-bit-Prozessor, einem brillanten Farb-Grafik-Display und Tongeber ausgestat- tet. Die Daten der Messungen können intern im Flash- Speicher gespeichert und/oder über eine USB-Schnitt- stelle mit dem mobilen Protokolldrucker sofort ausgedruckt werden. Die Daten können auch über Netzwerk-Kommunikation an einen Standard-PC übertragen und dort mit der – optional erhältlichen – Auswertesoftware REA TransWin 32 weiter verarbeitet werden.
Mit REA Verifiern finden Sie heraus, warum die Leseraten von Codes niedrig sind. Erfahren Sie damit, wie die Druckqualität der Codes mit Hilfe der ausführlichen Messergebnisse bewertet und optimiert werden kann.
Optionales Hardware-Zubehör:
Protokolldrucker REA TD-GPT-U
Der portable, grafikfähige Thermodrucker kann zum Ausdruck der Prüfprotokolle über ein USB-Kabel an das REA ScanCheck 3 angeschlossen werden. Der Drucker hat eine eigene LiIo-Batterie. Für den Ausdruck werden 57 mm breite Thermopapier-Rollen verwendet.
Adapter für Messungen mit 20 mil
Für Messungen von sehr großen Codes wie zB. ITF 14 auf Versandetiketten oder Kartonagen kann die mögliche Messbreite auf 175 mm verbreitert und die Mess- blende auf 20 mil (0,5 mm) vergrößert werden.
Verlängerungsplatten
Für die bessere Handhabung bei der Prüfung von Etiketten z.B. auf dünnen Folien oder an gewölbten oder erhabenen Oberflächen oder auf Kartons sind 2 unter- schiedliche Andruckplatten erhältlich. Diese können einfach an die Bodenklappe angeklipst werden.
Optionale Software-Erweiterung:
Optionale Codearten
Freischaltung zusätzlicher Strichcode-Symbologien für spezielle Anwendungen, z.B. in der Pharmazeutischen Industrie und im Gesundheitswesen, aber auch im Postversand.
Code-Vergleicherfunktion
Freischaltung für die Erweiterung der Standard-Auswer- tungssoftware derart, dass gemessene Codes zusätzlich mit einem Mastercode verglichen werden können. Weicht die Codeart oder die dekodierte Zeichenfolge von der Mastervorlage ab, wird eine zusätzliche Fehlermeldung erzeugt.
REA Artikeldatenbank 32
Freischaltung für die Erweiterung der Standard-Auswer- tesoftware um eine Datenbank und um die Möglichkeit, die zu Codes jeweils zugehörige Artikelbeschreibung als Klartext im Display anzeigen zu können. Weiter können jedem Artikel in der Datenbank neben der Artikelbe- schreibung- zusätzlich ein Preisfeld sowie 4 vom Artikel abhängige Datumsfelder hinzugefügt und ausgewertet werden.
Bei der Codeprüfung können auch diese Angaben auf Übereinstimmung überprüft werden. Weichen die dekodierten Zeichenfolgen von den Mastervorlagen in der Datenbank ab, wird eine zusätzliche Fehlermeldung erzeugt. Diese Funktionen werden bei der Lebensmittel- Kennzeichnung eingesetzt und können damit – zusätz- lich zur Codequalität – in einem Prüfvorgang mit überprüft werden.
REA TransWin 32 -Lizenz zur
Zusammenarbeit mit der Auswertesoftware für Standard-PC
Mit diesem Software-Programm können
Einstellungen und Funktionen von verbundenen REA Verifiern über das
Firmen-Netzwerk parametrisiert und ferngesteuert werden. Die erzeugten
Messungen können übernom- men, übersichtlich dargestellt, mit Bürodruckern
ausgedruckt und elektronisch weiter verarbeitet werden. Dazu ist ein PC mit
WINDOWS Betriebssystemen 2000, XP, VISTA oder 7 und Netzwerk-Schnittstelle
erforderlich.
Features:
· Prüfgerät in Konformität mit ISO/IEC 15426-1
· Berührungslose lineare Abtastung mit Lasertechnik
· Code Prüfung / Auswertung gemäß den Prüfspezifikationen ISO/IEC 15416 oder ANSI X3.182
· Wahlweise mit optionalen Parametern gemäß den jeweiligen Symbologienormen (konfigurierbar)
· Vorgabe der gewünschten Klasse oder kompletter Prüfprofile mit Soll/Ist-Vergleich
· Mehrfachmessung mit Mittelwertbildung aus 2 bis 10 Einzelmessungen möglich
· Automatische Unterscheidung der wichtigsten Strichcode-Symbologien
· Automatische Codegrößen- und Prüfziffernkontrolle
· Prüfung der Hellfelder in erweiterten Randzonen
· Ratio-Kontrolle für Zwei-Strichbreiten Codes (z.B. Code 39, 2/5i)
· Prüfung der Anforderungen der GS1-Allgemeinen Spezifikationen
· Prüfung / Auswertung der GS1-128 Datenstrukturen
· Bedienerführung und Reports mehrsprachig
Technische Daten:
o Strichcodeprüfgerät mit Messgenauigkeit in Konfor- mität mit ISO/IEC 15426-1
o ARM9, 32bit Microprocessor, 180Mhz, 32 MB RAM, 32MB Flash ROM, 512MB- MMC-Flash Speicher
o ElinOS Embedded Linux-Betriebssystem
o Rotlicht-Beleuchtung mit Halbleiter-Laser 670nm, Laserschutzklasse II, <1mW, aus 45°
o Messbreite max. 140 mm, bzw. mit 20 mil Adapter 175 mm, jeweils inkl. Hellfeldzonen
o Messblende (Apertur): 6, 8 mil 10 mil, mit Adapter 20mil (entsprechend 0,15; 0,2; 0,25, 0,5 mm)
o Messgenauigkeit: +/-5% bei Mittelwert; +/-10% bei Extremwerten; +/-8% bei Kontrastwerten
· Anschlüsse: - RJ45 Ethernet-Buchse für Netz- versorgung und TCP/IP Datentransfer,
- USB 2.0 Buchse für Drucker-Anschluss und für Software-Aktualisierung
· Farb-LCD-Display, 22 Kurzhub-Tasten für Bedienung und Auswertung vor Ort
· Spannungsversorgung: intern über 4 NiMH-Akkuzellen oder /und extern über Power-over-Ethernet-Netzteil, primär 110-240V~ mit Netzanschlusskabel für EU, US, UK, 2 Netzwerk-Patchkabel CAT5, (mitgeliefert)
· Abmessungen (L x B x H ): 222 x 85 x 92 mm
· Gewicht: 1.115 g
· Benutzerwartung: Gerät ist werkskalibriert. Neu-Kalibrierung monatlich, bzw. bei Standort- bzw. Licht- wechsel mit mitgelieferter Kalibrierkarte erforderlich.
· Prüfmittelüberwachung monatlich mit mitgeliefertem Testcode empfohlen
· Betrieb nach Freischaltung mit REA TransWin 32
· Framework ab Vers. 2.0 mit folgenden Funktionalitäten möglich: -Daten-Upload, -Darstellung, -Speicherung, Parametrisierung, Fernsteuerung, Ausdruck
Prüfung/Auswertung folgender Codearten möglich:
EAN-13, UPC-A, UPC-E ohne/ mit ADD-ON,
EAN-8, 2/5 Interleaved mit/ohne Prüfziffer, ITF-14, Frachtpost, Code 39
mit/ohne Prüfziffer, PZN-Code, Code 32,
Code 128, GS1-128 mit/ohne Inhaltsprüfung, neu: GS1-Databar
2/5 5 Bars, 2/5 IATA, 2/5 Baggage, 2/5 DHL Express (Frachtpost-Code), Code39 Full ASCII, Code93, MSI, Plessey, Code 128 UPU, Code 39 UPU, Code 39 HIBC, Code 128 HIBC, Codabar Monarch (18), LAETUS Phar- macode, LAETUS Mini Pharma Code
REA Check ER
Das REA Check ER ist ein universelles, Akku betriebenes Strichcodeprüfgerät, welches in Konformität mit den internationalen Normen in Deutschland hergestellt wird.
Das REA Check ER weist folgende Alleinstellungs- merkmale auf:
§ Sehr kompaktes Design
§ Portabler Betrieb mit eingebautem Akku
§ kabelfrei im Akkubetrieb
§ großes Farbdisplay
§ Speicher für bis zu 1000 Messungen
§ USB Anschluss für portablen Drucker
§ zuverlässige PC Kommunikation per Netzwerk
§ DHCP fähig
Das REA Check ER kombiniert eine sehr kleine und handliche Bauform mit den Komfortmerkmalen der anderen REA Prüfgeräte. Die kleine Bauform und die Konstruktion ohne bewegliche Teile macht es zu einem idealen Begleiter in der mobilen Strichcode-Qualitäts- kontrolle.
Die finalen Aussagen Bestanden oder Fehler sind ein zentrales Element der Darstellung des Prüfberichtes. Die verfügbaren Detailangaben erlauben eine genauere Analyse.
Optionales Hardware-Zubehör:
REA TD-GPT-U – Drucker für Prüfberichte
Der Thermodrucker wird über ein USB-Kabel an das REA Check ER angeschlossen. Der Drucker verfügt für den portablen Betrieb über einen eigenen Akku. Der Ausdruck erfolgt auf einem 57 mm breitem Thermopapierstreifen.
Optionale Software-Erweiterung:
REA TransWin 32
Das Verwaltungsprogramm zur Anzeige, Speicherung, Export und Ausdruck der Prüfberichte. Zusätzlich kann TransWin32 alle REA Prüfgeräte fernbedienen und vollständig konfigurieren. Der Ausdruck erfolgt auf normalen Bürodruckern (lokal oder Netzwerk). Alter- nativ können die Prüfberichte im PDF Format erzeugt werden. Zum Betrieb wird ein Windows PC benötigt.
Optionale Codearten
Zusätzliche Strichcode Symbologien für spezielle Anwendungen, z.B. in der Pharmazeutischen Industrie und im Gesundheitswesen, aber auch im Postbereich.
Code-Vergleicherfunktion
Diese Erweiterung vergleicht aktuell
gemessene Codes mit einem vorher hinterlegten Mastercode. Nur gleiche
Codeinhalte werden akzeptiert. Unterschiedliche Codes erzeugen eine
Fehlermeldung. Die Vergleicherfunktion ist jederzeit konfigurierbar und kann
das Prüfergebnis beeinflussen oder lediglich das Vergleichsergebnis unbewertet
anzeigen.
REA Artikeldatenbank 32
Die Artikeldatenbank hinterlegt hinter jeder
Artikelnum- mer eine Artikelbeschreibung. Weitere Informationen sind Preise und
vier verschiedene Datumsangaben
(z.B. Mindesthaltbarkeit). Bei der Codeprüfung werden diese Kriterien mit
überprüft. Ein Fehler kann, je nach Voreinstellung, das Ergebnis auf
durchgefallen abwerten oder lediglich anzeigen. Die Datenbankkontrolle wird
in einem Schritt mit der Kontrolle der Druckqualität ausgeführt und macht einen zusätzlichen Codeinhalts- kontrollschritt überflüssig.
Prüfung/Auswertung folgender Codearten möglich:
EAN-13, UPC-A, UPC-E ohne/mit ADD-ON, EAN-8,
2/5 Interleaved mit/ohne Prüfziffer, ITF-14, Frachtpost, Code 39 mit/ohne
Prüfziffer, PZN-Code, Code 32,
Code 128, GS1-128 mit/ohne Inhaltsprüfung, GS1-Databar
Optionale Codearten-Erweiterung: 2/5 3 Bars,
2/5 5 Bars, 2/5 IATA, 2/5 Baggage, 2/5 DHL Express (Frachtpost-Code), Code39
Full ASCII, Code93,
MSI, Plessey, Code 128 UPU, Code 39 UPU,
Code 39 HIBC, Code 128 HIBC, Codabar Monarch (18), LAETUS Pharmacode, LAETUS
Mini Pharma Code
Features:
§ Code Prüfung/Auswertung gemäß den Prüfspezifikationen ISO/IEC 15416 oder ANSI X3.182
§ Flexible Anpassung der Prüfung an Wareneingangskontrollen oder Druckprozesskontrollen mit Hilfe von optionalen Prüfparametern
§ Vorgabe der gewünschten Mindestqualität
§ Speicherung von kompletten Einstellungen als Profil
§ Einstellprofile können exportiert und importiert werden. Dies erlaubt es, auf mehreren Geräten die selbe Einstellung zu benutzen
§ Mehrfachmessung mit Mittelwertbildung aus 2 bis 10 Einzelmessungen möglich
§ Automatische Unterscheidung der wichtigsten Strichcode-Symbologien
§ Automatische Codegrößen- und Prüfziffernkontrolle
§ Prüfung der Hellfelder in erweiterten Randzonen
§ Ratio-Kontrolle für Zwei-Strichbreiten Codes (z.B. Code 39, 2/5i)
§ Prüfung der Anforderungen der Allgemeinen GS1 Spezifikationen
§ Prüfung/Auswertung der GS1-128 Datenstrukturen
§ Farbige LED zur schnellen Ergebnis- und Betriebsstandsanzeige
§ Bedienerführung und Reports mehrsprachig
§ Einfache Softwareupdates per USB Stick oder über Netzwerkanschluss
§ Keine Treiberinstallation für den PC Betrieb erforderlich
Technische Daten
§ Messgenauigkeit in Konformität mit ISO/IEC 15426-1
§ ARM9, 32 bit Microprocessor, 180 Mhz, 32 MB RAM, 32 MB Flash ROM, 512 MB-MMC-Flash-Speicher
§ Betriebssystem: Embedded Linux
§ LED-Rotlicht-Beleuchtung mit 660 nm, aus 45°
§ Messbreite max. 75 mm jeweils inkl. Hellfeldzonen
§ Messblende (Apertur): 6, 8, 10 mil (entsprechend 0,15; 0,2; 0,25)
§ Messgenauigkeit: +/-5 % bei Mittelwert; +/-10 % bei Extremwerten; +/-8 % bei Kontrastwerten
§ Anschlüsse: - RJ45 Ethernet-Buchse für Netzversorgung und TCP/IP Datentransfer - USB 2.0 Buchse für Drucker-Anschluss und für Software-Aktualisierung
§ Farb-LCD-Display, 12 Kurzhub-Tasten für Bedienung und Auswertung vor Ort
§ Spannungsversorgung: über internes Li-IO-Akkupack oder/und extern über Power-over-Ethernet-Netzteil, primär 110-240V~ mit Netzanschlusskabel für EU,US,UK, 2 Netzwerk-Patchkabel CAT5, (mitgeliefert)
§ Abmessungen (L x B x H): 222 x 85 x 95 mm
§ Gewicht: 660 g
§ Benutzerwartung: Das Gerät ist werkskalibriert. Neu-Kalibrierung monatlich, bzw. bei Standort- bzw. Lichtwechsel mit mitgelieferter Kalibrierkarteerforderlich.
§ Prüfmittelüberwachung monatlich mit mitgeliefertem Testcode empfohlen.
Betrieb nach Freischaltung mit REA TransWin 32– Auswertungs- Vers. 2.0 mit folgenden Funktionalitäten möglich: Daten-Upload, -Darstellung, -Speicherung, Parametrisierung, Fernsteuerung, Ausdruck
